LPC4300シリーズとは？仕様・機能・評価ボード・開発環境・対応OSを紹介

LPC4300シリーズは、NXPセミコンダクターズ(以下NXP社)の高性能マイクロコントローラです。LPC4300シリーズは、Arm Cortex-M4/M0を搭載し、デュアルコアアーキテクチャの高性能と柔軟性を担保しています。

LPC4300の仕様

	最大動作周波数（MHz）	フラッシュメモリ(最大)(kB)	EEPROM(kB)	CAN	GPIO(最大)	電圧源(最小～最大)(V)
LPC431x	204	1024	16	2	83	2.2 to 3.6
LPC432x	204	1024	16	2	83	2.2 to 3.6
LPC433x	204	1024	16	2	164	2.2 to 3.6
LPC435x	204	1024	16	2	164	2.2 to 3.6
LPC437x	204	–	–	2	164	2.2 to 3.6
LPC43Sxx	204	1024	16	2	164	2.2 to 3.6

出典：LPC4300 Series

LPC4300とは

LPCシリーズとは

LPCシリーズは、NXP社が提供しているマイコンのシリーズです。それぞれの特長は以下です。

シリーズ	CPU	メモリ	特長	アプリケーション例
LPC800	Arm® Cortex® -M0+ Up to 30 MHz	16-64 kB Flash 1-16 kB RAM	エントリーレベル	センサーゲートウェイ
LPC1100	Arm® Cortex®-M0/M0+ 50 MHz	4-256 kB Flash 1-36 kB RAM	接続性	ゲーミング周辺機器
LPC51U68	Arm® Cortex®-M0+ 100MHz	256 KB flash Up to 96 KB total SRAM	高パフォーマンス、電力効率	高機能ゲーミングキーボード
LPC54000	Arm® Cortex®-M4 100 MHz、180 MHz、220 MHz デュアルコアオプションあり	128-512 kB Flash Up to 200 kB RAM	主流シリーズ	スマートホーム、ビルオートメーション
LPC1200	Arm® Cortex®-M0 50 MHz	32-128 kB Flash 4-8 kB RAM	ノイズ耐性	白物家電
LPC1300	Arm® Cortex®-M3 72 MHz	8-64 kB Flash 4-12 kB RAM	エントリーレベルのアップグレード	一般消費周辺機器
LPC1500	Arm® Cortex®-M3 72 MHz	64-256 kB Flash 12-36 kB RAM	モーションコントロール	モーター制御
LPC1700	Arm® Cortex®-M3 Up to 120 MHz	32-512 kB Flash 8-96 kB RAM	拡張性、主力シリーズ	スマートエナジー
LPC1800	Arm® Cortex®-M3 180 MHz	Up to 1024 kB Flash 104-200 kB RAM Flashなしオプションあり	高パフォーマンス、統合性	セキュアゲートウェイ
LPC4000	Arm® Cortex®-M4 120 MHz	64-512 kB Flash 24-96 kB RAM	拡張性、主力シリーズ	医療機器
LPC4300	Cortex-M4 204 MHz マルチコアオプションあり	Up to 1024 kB Flash 104-282 kB RAM Flashなしオプションあり	高パフォーマンス、統合性	高性能オーディオ

出典：NXP「NXP® LPC Microcontrollers Q」

LPC4300の特徴

原文は、以下の通りです。

LPC4300 Series MCUs combine the high performance and flexibility of an asymmetric dual-core architecture with multiple high-speed connectivity options, advanced timers, analog, and optional security features to secure code and data communications. DSP capabilities enable all LPC43xx families to support complex algorithms in a data-intensive application. Flash and Flashless options support large, flexible internal and external memory configurations.

出典：LPC4300 Series

LPC4300シリーズは、デュアルコアによる高い性能と柔軟性を兼ね備えたマイコンです。デュアルコアとは、マルチコアの種類の一つであり、コアを2つ搭載したマルチコアのことを指します。

組み込みにおけるマルチコア、マルチコアプロセッサとは？種類・定義・特徴をわかりやすく解説

LPC4300は、Cortex-M4、M0の2つの異なるコアを搭載しています。LPC4300は、コアごとに機能を分けることで、処理を効率化しています。

それぞれのコアの機能は、下記の通りです。

またLPC4300は、DSP機能を搭載しています。

半導体のDSP(デジタルシグナルプロセッサ)とは？

LPC4300は、LPC1800とペリフェラルとピンに互換性があります。このためLPC4300は、コアをCortex-M3からCortex-M4に変更しても、既存のソフトウェア資産を活かした開発が可能です。

LPC1800については、以下の記事をご覧ください。

LPC1800シリーズとは？仕様・機能・評価ボード・開発環境・対応OSを紹介

LPC4300のデータシートは、下記をご覧ください。

LPC4300のデータシート

LPC4300の高速・高機能ペリフェラル(周辺機器)

LPC4300は、下記のペリフェラル(周辺機器)を搭載しています。

出典：LPC4300/LPC1800

LPC4300の製品ラインアップ

原文は、以下の通りです。

LPC431x: Range of serial connectivity, advanced timers, analog and high-speed connectivity including CAN 2.0.
LPC432x: Range of serial connectivity, advanced timers, analog and high-speed connectivity including Hi-Speed USB, CAN 2.0.
LPC433x: Range of serial connectivity, advanced timers, analog and high-speed connectivity including Hi-Speed USB, CAN 2.0, 10/100 Ethernet.
LPC435x: Range of serial connectivity, advanced timers, analog and high-speed connectivity including Hi-Speed USB, CAN 2.0, 10/100 Ethernet, and graphic LCD controller.
LPC437x: Range of serial connectivity, advanced timers, high-speed analog (80 Msps ADC), and high-speed connectivity including Hi-Speed USB, CAN 2.0, 10/100 Ethernet, and graphic LCD controller.
LPC43Sxx: Full range of high-speed connectivity, timing and analog features combined with security features for code and data protection, including AES encryption, OTP key storage, and true random number generation.

出典：LPC4300 Series

LPC4300シリーズの入手方法

LPC4300シリーズのマイコンは、NXP社や、NXP社の正規販売店で購入できます。

LPC4300の開発環境

LPC4300に対応した代表的な開発環境は、以下の通りです。

LPC4300評価ボード

LPC4300の評価ボードは、以下の通りです。

	搭載マイコン	対象	データシート
Keil MCB4300	LPC4350、MCB4357	マイコン初心者	Keil MCB4300のデータシート
Embedded Artists LPC4088 / 4357	LPC4088、LPC4357	直ぐに試作開発したい	Embedded Artists LPC4088のデータシート Embedded Artists LPC4357のデータシート
LPCXpresso 43XX	LPC4367、LPC43S67	Arduinoを使って評価したい	LPCXpresso 43XXのデータシート

Keil MCB4300

Keil MCB4300は、arm KEILが提供する評価ボード・スターターキットです。Keil MCB4300を使用すると、作業プログラムを作成およびテストできます。

Keil MCB4300は、MDK-ARM評価ツールが含まれています。プログラムの作成や、機能の評価に使用できます。このため、初心者でも簡単に評価が可能です。

Embedded Artists LPC4088 / 4357

Embedded Artists LPC4088 / 4357は、様々な試作開発に特化した評価ボードです。Embedded Artists LPC4088 / 4357は、直ぐに試作開発が可能です。

LPCXpresso 43XX

LPCXpresso 43XXは、NXP社純正の低コストな評価ボードです。LPCXpresso 43XXには、Arduino UNO R3に基づく拡張オプションがあります。

このためLPCXpresso 43XXは、初心者でも評価が可能になります。

LPC4300の対応OS

LPC4300に対応しているOSは、以下の通りです。

弊社製品「μC3(マイクロ・シー・キューブ)」のご紹介

マイコン向け超軽量カーネルを採用したRTOS「μC3（マイクロ・シー・キューブ）/Compact」

μC3(マイクロ・シー・キューブ)/Compactは、マイコン内蔵の小さなメモリだけで動作するように最適化された、コンパクトなμITRON4.0仕様のRTOSです。

μC3/Compactは、ソースコードに直接コンフィグレーションを行うのではなく、付属のコンフィグレータによりGUIベースでRTOS、TCP/IP、デバイスのコンフィグレーションからベースコードの自動生成まで行います。

詳しい資料をご希望の方は、下記より製品ガイドをダウンロードしてください。

資料ダウンロード(無料)

LPC4300 マルチコアサポート

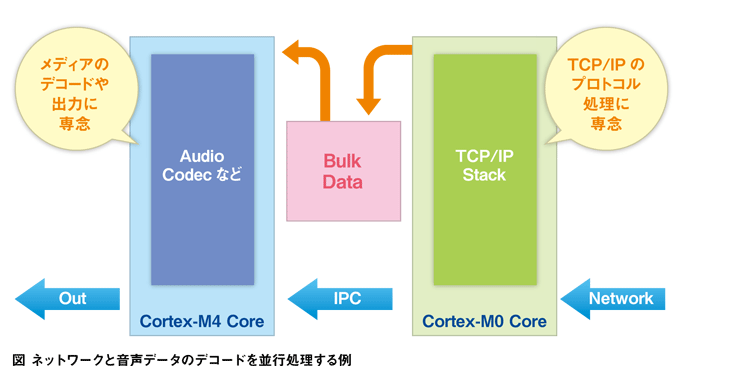

μC3/CompactのNXP LPC4300拡張バージョンでは、ARM Cortex-M4コアとARM Cortex-M0コア双方にカーネルを実装し、他プロセッサ上のタスクへタスク間通信を実現できます。μNet3/CompactをARM Cortex-M0コアに実装することで、TCP/IPオフローディングの機能を実現し、ARM Cortex-M4コア側のCPU負荷を軽減することができます。
