【ST】STM32F0シリーズとは？仕様・機能・評価ボード・開発環境・対応OSを紹介

STM32F0シリーズは、STマイクロエレクトロニクス（以下ST社）製の汎用マイクロコントローラです。STM32F0シリーズは、Cortex-M0コアを搭載しており、汎用性を備えながら、高いコスト・パフォーマンスを実現しています。

STM32F0の製品ライン

製品ライン	概要
STM32F0x0バリュー・ライン	コスト効率を高めた32bitエントリ・レベル・ライン
STM32F0x1	豊富な機能を集積し価格バランスの取れたアクセス・ライン
STM32F0x2	水晶発振子不要のUSB2.0 FSおよびCANインタフェース搭載ライン
STM32F0x8	低電圧1.8V動作ライン

出典：STM32F0シリーズ

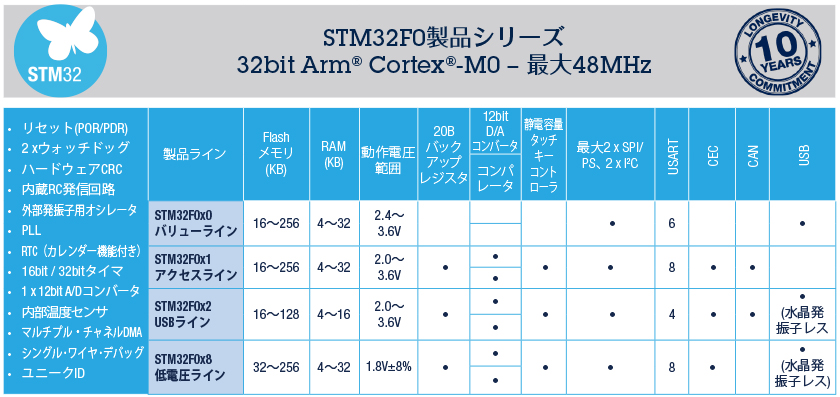

STM32F0の仕様

出典：STM32F0シリーズ

STM32F0とは

STM32ファミリの製品ラインアップ

STM32ファミリのマイコンは、主に下記の5つに分類されています。

STM32F0シリーズは、汎用マイコンの「メインストリームマイコン」に属します。

STM32F0とは

STM32F0シリーズは、ARM® Cortex®-M0をベースとし、リアルタイム性能、低消費電力動作、およびSTM32プラットフォームの先進的アーキテクチャとペリフェラルを組み合わせた製品です。STM32ファミリ共通のペリフェラルを搭載した32bitアーキテクチャをコスト重視のアプリケーションに提供します。
また、STM32F0シリーズでは、エントリ･レベルながら、最大48MHzで動作し、豊富なペリフェラルを搭載しています。さらに、DMAも搭載しているため、データ転送と演算を並列して処理することが可能です。
8bit/16bitマイコンからの置き換えだけでなく、従来マイコンを使用していなかったアプリケーションへの新規導入にも最適なエントリ･シリーズ製品です。

出典：STM32F0シリーズ

STM32F0シリーズは、メインストリームマイコンのうち、エントリ・レベルに位置するマイコンです。STM32F0シリーズは、Cortex-M0を搭載しており、汎用性を備えながら、高いコスト・パフォーマンスを実現しています。

STM32F0シリーズは、エントリ・レベルでありながら、USBインターフェースやモータ制御用タイマ、12ビットのA/Dコンバータを搭載しています。このため、様々なアプリケーションに対応しており、汎用性があります。

STM32F0x0バリュー･ライン

STM32F0x0バリュー･ラインは、コスト効率を重視するプロジェクトに最適なデバイスです。

STM32F0x0バリュー･ラインは、一般的な通信インタフェースであるSPI、I2C、UARTや、12bit精度のA/Dコンバータなどを搭載しており、コストを抑えながら充実した機能を提供しています。

STM32F0x1ライン

STM32F0x1ラインは、STM32F0x0バリュー・ラインから更に豊富な機能を集積し、価格バランスの取れたデバイスです。

STM32F0x0バリュー･ラインの機能に加え、最大2chのコンパレータ、最大2chの12bit DAC、CAN、タッチキーコントローラが追加されています。

STM32F0x2ライン

STM32F0x2ラインは、水晶発振子不要のUSBを搭載したデバイスです。

これにより、STM32F0x2は、高精度なクロックを生成するための外部振動子を使わなくても、USB通信が可能になります。

このため、外部振動子を搭載するための部品コストを削減できます。

クロックや水晶振動子については、以下の記事をご覧ください。

リアルタイムクロック(RTC・Real Time Clock)とは？仕組み、意味、特徴をわかりやすく解説

STM32F0x8ライン

STM32F0x8ラインは、1.8V±8%で動作する低電圧なデバイスです。他のSTM32F0シリーズと同じ機能を持ちながら、低電圧で動作します。

このため、スマートフォンや、携帯電話用アクセサリー機器などのポータブル機器に最適です。

STM32F0シリーズの入手方法

STM32F0シリーズのマイコンは、ST社の販売代理店/取扱店や下記のオンラインショップなどで購入できます。

STM32F0の開発環境

STM32F0に対応した代表的な開発環境は、下記の通りです。

STM32F0評価ボード

STM32F0評価ボードには、下記の3種類があります。

これらは、ST社から提供される純正の評価ボードであり、USBケーブルやPCを用意するだけで、簡単・安価に開発をスタートできます。

EVALボード・Discoveryボード・Nucleoボードの特徴

EVAL、DISCOVERY、Nucleoには、それぞれ次の特徴があります。

以上の特徴から、それぞれの評価ボードの用途は、次のとおりです。

STM32F0に対応したEVALボード

STM32F0が評価できるEVALボードは、以下の3種類です。

ボード	搭載CPU	データシート
STEVAL-USBC2DP	STM32F072	STEVAL-USBC2DPのデータシート
STM32072B-EVAL	STM32F072VB	STM32072B-EVALのデータシート
STM32091C-EVAL（生産終了）	STM32F091VC	STM32091C-EVALのデータシート

STM32F0に対応したDiscoveryボード

STM32F0が評価できるDiscoveryボードは、以下の3種類です。

ボード	搭載CPU	データシート
32F0308DISCOVERY	STM32F030R8	32F0308DISCOVERYのデータシート
32F072BDISCOVERY	STM32F072RB	32F072BDISCOVERYのデータシート
STM32F0DISCOVERY	STM32F051R8	STM32F0DISCOVERYのデータシート

STM32F0 Nucleoボード

STM32F0が評価できるNucleoボードは、下記の6種類です。

ボード	搭載CPU	データシート
NUCLEO-F030R8	STM32F030R8	NUCLEO-F030R8のデータシート
NUCLEO-F031K6	STM32F031K6	NUCLEO-F031K6のデータシート
NUCLEO-F042K6	STM32F042K6	NUCLEO-F042K6のデータシート
NUCLEO-F070RB	STM32F070RB	NUCLEO-F070RBのデータシート
NUCLEO-F072RB	STM32F072RB	NUCLEO-F072RBのデータシート
NUCLEO-F091RC	STM32F091RC	NUCLEO-F091RCのデータシート

STM32F0の対応OS

STM32F0に対応しているOSは以下の通りです。
