STM32L5とは？仕様・機能・評価ボード・開発環境・対応OSを紹介

STM32L5シリーズは、STマイクロエレクトロニクス（以下ST社）の汎用マイクロコントローラです。STM32L5シリーズは、Arm Cortex-M33を搭載し、IoT向けに高いセキュリティと低消費電力に特化しています。

STM32L5の製品ライン

製品ライン	概要
STM32L5x2	STM32L5シリーズの基本ライン

出典：STM32L5シリーズ

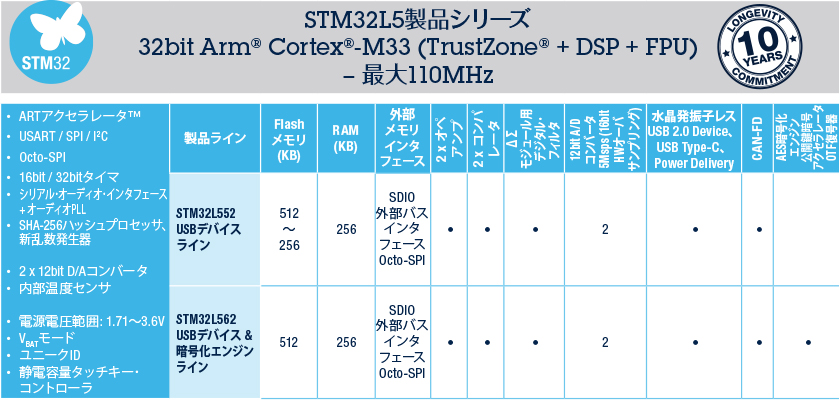

STM32L5の仕様

出典：STM32L5シリーズ

STM32L5とは

STM32ファミリの製品ラインアップ

STM32ファミリのマイコンは、主に下記の5つに分類されています。

STM32L5シリーズは、消費電力を抑えた「超低消費電力マイコン」に属します。

STM32L5とは

STM32L5シリーズは、Arm® TrustZone®を実装し、セキュリティが強化されたArm® Cortex®-M33ベースの超低消費電力マイコンです。各I/O、ペリフェラル、FlashメモリやSRAMの領域を、TrustZoneによる保護環境の内部または外部に柔軟に設定できるため、機密性の高い処理を完全に分離し、セキュリティを最大限に高めることができます。電圧スケーリング、豊富な低消費電力モードなど、STM32Lシリーズで培われた高度な低消費電力技術が活用されており、コイン電池やエナジー・ハーベスト（環境発電）で長時間駆動する消費電力重視のシステムに最適なマイコンです。

出典：STM32L5シリーズ

STM32L5シリーズは、Arm Cortex-M33を搭載し、IoT向けに高いセキュリティと低消費電力に特化したマイコンです。

STM32L5のセキュリティ機能

STM32L5は、Armのセキュリティ技術である「TrustZone」を搭載しています。

STM32L5は、任意のI/O、周辺回路、フラッシュメモリ、SRAMをTrustZoneの保護対象にできます。保護対象からの除外もできるため、柔軟な設定が可能です。このため、STM32L5は、機密性の高い処理だけを完全に分離することにより、セキュリティを最大限に高められます。

また、改ざん検出やファームウェアのセキュアインストールもサポートしています。

STM32L5は、これらの豊富なセキュリティ機能により、PSA Certifiedレベル2を取得しています。

STM32L5の消費電力

STM32L5は、複数の消費電力モードを搭載しています。各モードと、消費電力は、以下の通りです。

• シャットダウン･モードで17nA
• ストップ･モードで3µA（SRAMとペリフェラルの状態は完全に維持され、ウェイクアップ時間は5µs）
• アクティブ･モードで62µA/MHz

出典：STM32L5シリーズ

このためSTM32L5は、コイン電池やエナジー・ハーベスト（環境発電）などの電源でも長時間駆動します。

STM32L5シリーズの入手方法

STM32L5シリーズのマイコンは、ST社の販売代理店や下記のオンラインショップなどで購入できます。

STM32L5の開発環境

STM32L5に対応した代表的な開発環境は、以下の通りです。

STM32L5評価ボード

STM32L5評価ボードは、下記の3種類あります。

これらは、ST社から提供される純正の評価ボードであり、USBケーブルやPCを用意するだけで、簡単・安価に開発をスタートできます。

EVALボード・Discoveryボード・Nucleoボードの特徴

EVAL・Discovery・Nucleoには、それぞれ次の特徴があります。

以上のように、デバイスのフル機能を評価したい場合はEVAL、STM32L5の単体評価をしたい場合はDiscovery、Arduino互換ボードを使ったプロトタイプ開発をしたい場合はNucleoを選択します。

STM32L5に対応したEVALボード

STM32L5が評価できるEVALボードは、以下の1種類です。

ボード	搭載マイコン	データシート
STM32L552E-EV	STM32L552ZE	STM32L552E-EVのデータシート

STM32L5に対応したDiscoveryボード

STM32L5が評価できるDiscoveryボードは、以下の1種類です。

ボード	搭載マイコン	データシート
STM32L562E-DK	STM32L562QE	STM32L562E-DKのデータシート

STM32L5 Nucleoボード

STM32L4が評価できるNucleoボードは、以下の1種類です。

ボード	搭載マイコン	データシート
NUCLEO-L552ZE-Q	STM32L552ZE	NUCLEO-L552ZE-Qのデータシート

STM32L5の対応OS

STM32L5に対応しているOSは以下の通りです。
