STM32F2シリーズとは?仕様・機能・評価ボード・開発環境・対応OSを紹介

STM32ファミリは、STマイクロエレクトロニクス(以下ST社)の汎用マイクロコントローラです。
その中でもSTM32F2シリーズは、ハイパフォーマンスマイコンでありながら、ミッドレンジのコアであるARM Cortex-M3を搭載しています。STM32F2は、高い水準の価格・性能バランスを保持したマイコンです。

STM32F2の製品ライン

製品ライン 概要
STM32F2x5 高性能なスタンダード・ライン
STM32F2x7 イーサネットおよびカメラ・インタフェース搭載ライン

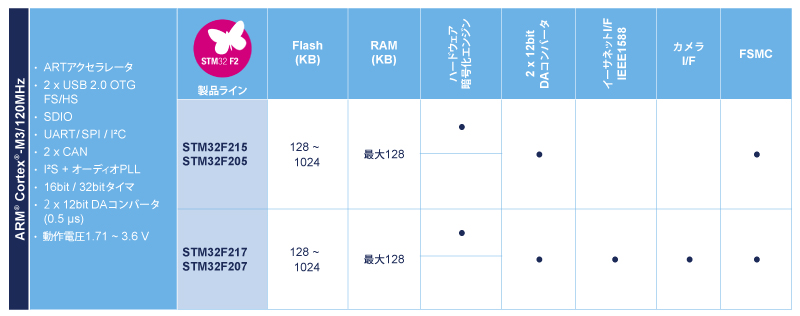

STM32F2の仕様

出典:STM32F2シリーズ

STM32F2とは

STM32ファミリの製品ラインアップ

STM32ファミリのマイコンは、主に下記の5つに分類されています。

  • 幅広いアプリケーションの開発を容易にする「マイクロプロセッサ」例:STM32MP1
  • 最大1082 CoreMarkの高性能を実現した「ハイパフォーマンスマイコン」例:STM32F2、STM32H7など
  • 汎用マイコンである「メインストリームマイコン」例:STM32F1、STM32F3など
  • 消費電力を抑えた「超低消費電力マイコン」例:STM32L1、STM32L4など
  • マイコンと無線トランシーバを集積したSoC「ワイヤレスマイコン」例:STM32WB、STM32WL
SoC(読み方:エスオーシー、ソック)とは

SoCとは、プロセッサの種類の一つ。SoCとは、システムに必要なあらゆる機能を1つのチップ上に搭載したもの。SoCは、「システムを一つのチップ上に載せる」を意味する「System on a Chip」の略。システム全体をチップ上に搭載することで、小型化が可能になるというメリットがある。また、システムの内部接続により消費電力も抑えられる。

半導体のSoC(システムオンチップ)、システムLSIとは?定義・意味・特徴をわかりやすく解説

STM32F2シリーズは、高性能な「ハイパフォーマンスマイコン」に属します。

STM32F2とは

STM32 F2シリーズは、ARM® Cortex®-M3をベースとし、STの先進的な90nmプロセス技術と革新的なARTアクセラレータTM(Flashメモリ・アクセラレータ)およびマルチレイヤ・バス・マトリクスにより、価格と性能のバランスを引き上げています。
ST独自のARTアクセラレータにより、内蔵Flashメモリからの命令実行時に動作周波数120MHzでゼロ・ウェイトステートでコード実行が可能です。これにより、最大150DMIPSまたは398CoreMarkを実現すると同時に、動的消費電流を175μA/MHzというきわめて低いレベルに保つことが可能です。
ピンとペリフェラル機能の互換性、およびソフトウェア互換性を備えた2つの製品ラインで構成され、STM32F4シリーズとも互換性の高いペリフェラルを搭載しており、他のSTM32製品とも非常に高いピン互換性を有しています。

出典:STM32F2シリーズ

DMIPSとは

CPUの性能評価で用いる値の一つ。Dhrystone(読み方:ドライストーン)というベンチマークプログラムをベースにしている。

Dhrystone(ドライストーン)とは?意味、特徴、定義をわかりやすく解説

STM32F2シリーズの入手方法

STM32F2シリーズのマイコンは、ST社の販売代理店や下記のオンラインショップなどで購入できます。

STM32F2の開発環境

STM32F2に対応した代表的な開発環境は、以下のとおりです。

  • IAR Embedded Workbench for ARM
  • Arm Keil MDK
  • STM32CubeIDE
  • SW4STM32
  • Embedded Studio

STM32F2評価ボード

STM32F2評価ボードとしては、下記の2種類あります。

  • EVALボード
  • Nucleoボード

これらは、ST社から提供される純正の評価ボードであり、USBケーブルやPCを用意するだけで、簡単・安価に開発をスタートできます。

EVALボード・Nucleoボードの特徴

EVALとNucleoには、それぞれ次の特徴があります。

EVALボードの特徴
  • LCDやUSBコネクタなどの機能が豊富
  • STM32F2のほぼ全ての機能を評価可能
  • ボード上で実際にアプリケーションを開発することが可能
Nucleoボードの特徴
  • EVALに比べて安価
  • Arduino互換のPinヘッダーを搭載
  • メーカーズなどのプロトタイプ向け

以上のように、デバイスのフル機能を評価をしたい場合はEVAL、Arduino互換ボードを使ったプロトタイプ開発をしたい場合はNucleoを選択します。

Arduino(読み方:アルデュイーノ)

Arduinoとは、電子工作用プラットフォームの一つ。初心者にも扱いやすいのが特徴。

STM32F2に対応したEVALボード

STM32F2が評価できるEVALボードは、下記の2種類です。

搭載マイコン データシート
STM3220G-EVAL STM32F207IG STM3220G-EVAL
STM3221G-EVAL STM32F217IG

STM32F2 Nucleoボード

STM32F2が評価できるEVALボードは、「NUCLEO-F207ZG」の1種類です。

搭載マイコン データシート
NUCLEO-F207ZG STM32F207ZG NUCLEO-F207ZGのデータシート

STM32F2の対応OS

STM32F2に対応しているOSは以下のとおりです。

  • ThreadX
  • embOS
  • embOS-MPU
  • embOS-safe
  • UCT μT-Kernel
  • MicroEJ
  • NORTi Oceans
  • NORTi Professional II
  • FreeRTOS
  • μC3(マイクロ・シー・キューブ)/Compact(弊社製品)

弊社製品「μC3(マイクロ・シー・キューブ)」のご紹介

マイコン向け超軽量カーネルを採用したRTOS「μC3(マイクロ・シー・キューブ)/Compact」

μC3(マイクロ・シー・キューブ)/Compactは、マイコン内蔵の小さなメモリだけで動作するように最適化された、コンパクトなμITRON4.0仕様のRTOSです。

μC3/Compactは、ソースコードに直接コンフィグレーションを行うのではなく、付属のコンフィグレータによりGUIベースでRTOS、TCP/IP、デバイスのコンフィグレーションからベースコードの自動生成まで行います。

μC3/Compactの4つの特長

小さいフットプリント
マイコンの小さなROM/RAMのみで動作するように最適化された最小2.4Kbyteのコンパクトなカーネル。メモリ容量が小さい安価なデバイスを使用する事ができます。
μC3/Configurator付属
選択・設定するだけでベースコードが生成できるコンフィギュレーションツール。開発時間の大幅な短縮や、コーディングミスの減少が可能。RTOSの初心者でも簡単に開発をスタートすることができます。
豊富なCPUサポート
業界随一のCPUサポート実績があり、技術サポートも充実しています。CPUの選択肢を広げ、機会費用を抑える事ができます。業界随一のCPUサポート実績があり、技術サポートも充実しています。ご使用予定のデバイスで直ぐに開発着手が可能で、ご質問に対して24時間以内の1次回答を徹底しています。
省電力対応
デフォルトで省電力機能がついているため、システム全体の省電力に貢献します。

詳しい資料をご希望の方は、下記より製品ガイドをダウンロードしてください。

資料ダウンロード(無料)

μC3のライセンスの種類・詳細

ライセンスの種類

ライセンスの種類は3つあります。

  • 研究開発用プロジェクトライセンス
  • 開発量産用プロジェクトライセンス
  • プラットフォームライセンス

研究開発用プロジェクトライセンス

研究開発用プロジェクトライセンスは、研究開発のみ可能なライセンスです。ライセンス購入時の段階で、製品化まで見えていない場合や、フィジビリティスタディの場合にお勧めです。

研究開発用プロジェクトライセンスのライセンス費用は、このあとご紹介する開発量産用プロジェクトライセンスの60%の価格です。

有償の保守契約に加入中の場合、開発量産用プロジェクトライセンスのライセンス費用の40%オフの価格でアップグレードが可能です。

開発量産用プロジェクトライセンス

開発量産用プロジェクトライセンスは、研究開発から量産販売までが可能な標準的なライセンスとなります。開発量産用プロジェクトライセンスの対象製品の範囲には、1種類の製品型番だけでなく、その製品ファミリ(派生機種)が含まれます。

有償の保守契約に加入中の場合、プラットフォームライセンスのライセンス費用との差額でアップグレードが可能です。

プラットフォームライセンス

プラットフォームライセンスは、プロジェクトライセンスの対象範囲を広げたライセンスです。プラットフォームライセンスの対象製品は、1種類の製品ファミリだけでなく、複数の製品ファミリが範囲となります。サイトライセンスではございません。

※弊社のライセンスはプロジェクトライセンスの形式を採っております。ご購入時に該当プロジェクトの名称をご登録頂く必要があり、その際、「計測機器」などの抽象的な名称ではなく、具体的な名称を頂戴しております。

お客様のご要望をお聞きした上で適切な範囲を設定させて頂きますので、先ずは、担当営業にご相談下さい。

ポイント
  • 研究開発用プロジェクトライセンス:製品化まで見えていない場合や、フィジビリティスタディの場合にお勧めなライセンス
  • 開発量産用プロジェクトライセンス:研究開発から量産販売までが可能な標準的なライセンス
  • プラットフォームライセンス   :1種類の製品ファミリだけでなく、複数の製品ファミリを範囲とするライセンス

ライセンスの詳細

  • ライセンス費用の金額・計算方法:ライセンス購入時の固定の一括払いのみでご使用いただけます
  • 開発人数制限 :無(ただし同プロジェクト内)
  • 提供形態 :ソースコード
  • 使用範囲 :定義されたプロジェクト内
  • 使用CPU :型番固定ではなくCPUシリーズ(例:STM32F4シリーズ)
  • μC3/ConfiguratorはCPUシリーズ毎に用意されています

ライセンスの価格などの詳細については、下記よりプロダクトガイドをダウンロードしてご覧ください。

資料ダウンロード(無料)

保守について

製品定価には契約日の翌月1日から6ヶ月分の無償保守が含まれています。その後、有償で保守を継続することが可能です。

また、年間保守費用は製品定価の40%になります。

無償保守期間終了後、継続して有償保守サービスにご加入いただいた場合は、製品定価の20%になります。(ただし、初年度分の保守とライセンスをセットで購入された場合は、初年度分に限り製品定価の15%になります。)

*研究開発用プロジェクトライセンスの保守費用は開発量産用プロジェクトライセンスの定価の20%になります。

保守サービスには以下が含まれています。

  • メールによる技術サポート(1営業日以内に1次回答)
  • 製品の無償バージョンアップ

STM32F2とμC3/Compactの導入事例

  • 産業用小型プリンタメーカー製 プリンタの内部システム制御
  • 産業用機器メーカー製 エネルギーマネジメント装置
  • 機械メーカー製 ウェイトチェッカー

など
