STM32L1シリーズとは?仕様・機能・評価ボード・開発環境・対応OSを紹介

STM32ファミリは、STマイクロエレクトロニクス(以下ST社)の汎用マイクロコントローラです。その中でもSTM32L1シリーズは、Cortex-M3を搭載、最大32MHzで動作する超消費電力に特化したマイコンです。

STM32L1の製品ラインアップ

製品ライン 概要
STM32L100バリュー・ライン STM32L1シリーズ のエントリー・ライン
STM32L151 STM32L1 シリーズの基本ライン
STM32L162 暗号化エンジン搭載IoT向け低消費電力マイコン

出典:STM32L1シリーズ

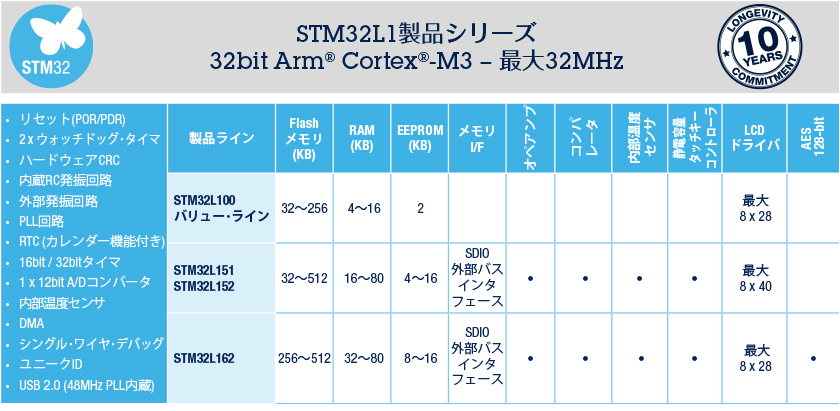

STM32L1の仕様

出典:STM32L1シリーズ

STM32L1とは

STM32ファミリの製品ラインアップ

STM32ファミリのマイコンは、主に下記の5つに分類されています。

  • 幅広いアプリケーションの開発を容易にする「マイクロプロセッサ」例:STM32MP1
  • 最大1082 CoreMarkの高性能を実現した「ハイパフォーマンスマイコン」例:STM32F2、STM32H7など
  • 汎用マイコンである「メインストリームマイコン」例:STM32F1、STM32F3など
  • 消費電力を抑えた「超低消費電力マイコン」例:STM32L1、STM32L4など
  • マイコンと無線トランシーバを集積したSoC「ワイヤレスマイコン」例:STM32WB、STM32WL
SoC(読み方:エスオーシー、ソック)とは

SoCとは、プロセッサの種類の一つ。SoCとは、システムに必要なあらゆる機能を1つのチップ上に搭載したもの。SoCは、「システムを一つのチップ上に載せる」を意味する「System on a Chip」の略。システム全体をチップ上に搭載することで、小型化が可能になるというメリットがある。また、システムの内部接続により消費電力も抑えられる。

STM32L1シリーズは、消費電力を抑えた「超低消費電力マイコン」に属します。

STM32L1とは

STM32 L1シリーズは、ARM® Cortex®-M3をベースとし、32 MHzで動作します。 また、ST独自の超低リーク・プロセスを使用しています。
STM32L1シリーズは、超低消費電力という性能を備えながら、機能やメモリ容量、パッケージ・ピン数の幅広い選択肢を持つポートフォリオです。 超低消費電力と性能を兼ね備えたラインアップには、32~384KBのFlashメモリ(最大48KBのRAMおよび12KBの内蔵EEPROM)および48~144ピンのパッケージが含まれています。

出典:STM32L1シリーズ

STM32L1は、Cortex-M3を搭載し、最大32MHzで動作するマイコンです。

STM32L1は、電力効率が高く、動的RUNモードでは最小177μA / MHz、ロー・パワーRUNモードでは最小9μAで動作します。

STM32L1は動的な電圧スケーリング、超低消費電力のクロック発振器、LCDインターフェース、コンパレータ、DAC、ハードウェア暗号化を提供しています。

STM32L1シリーズの入手方法

STM32L1シリーズのマイコンは、ST社の販売代理店/取扱店や下記のオンラインショップなどで購入できます。

STM32L1の開発環境

STM32L1に対応した代表的な開発環境は、以下のとおりです。

  • IAR Embedded Workbench for ARM
  • Arm Keil MDK
  • Embedded Studio
  • STM32CubeIDE

STM32L1評価ボード

STM32L4+評価ボードには、下記の3種類があります。

  • EVAL(エバル)ボード
  • Discovery(ディスカバリー)ボード
  • Nucleo(ニュークリオ)ボード

これらは、ST社から提供される純正の評価ボードであり、USBケーブルやPCを用意するだけで、簡単・安価に開発をスタートできます。

EVALボード・Discoveryボード・Nucleoボードの特徴

EVAL、DISCOVERY、Nucleoには、それぞれ次の特徴があります。

EVALの特徴
  • LCDやUSBコネクタなどの機能が豊富なため、ボード上で実際にアプリケーションを開発することが可能
  • STM32L1のほぼ全ての機能が評価可能
DISCOVERYの特徴
  • EVALボードに比べて安価
  • 実装されているデモサンプルが豊富
  • STM32L1単体評価に最適
Nucleoの特徴
  • DISCOVERYボードに比べて安価
  • Arduino互換のPinヘッダーを搭載
  • メーカーズなどのプロトタイプ向け

以上の特徴から、それぞれの評価ボードの用途は、次のとおりです。

ポイント
  • デバイスのフル機能を評価したい場合はEVAL
  • STM32L1の単体評価をしたい場合はDiscovery
  • Arduino互換ボードを使ったプロトタイプ開発をしたい場合はNucleo

STM32L1に対応したEVALボード

STM32L1が評価できるEVALボードは、下記の1種類です。

ボード 搭載CPU データシート
STM32L152D-EVAL STM32L152ZD STM32L152D-EVALのデータシート

STM32L1に対応したDiscoveryボード

ボード 搭載CPU データシート
32L100CDISCOVERY STM32L100RC 32L100CDISCOVERYのデータシート
32L152CDISCOVERY STM32L152RC 32L152CDISCOVERYのデータシート

STM32L1 Nucleoボード

STM32L1が評価できるNucleoボードは、下記の5種類です。

ボード 搭載CPU データシート
NUCLEO-L152RE STM32L152RE NUCLEO-L152REのデータシート
I-NUCLEO-LRWAN1 I-NUCLEO-LRWAN1のデータシート
I-NUCLEO-SX1272D I-NUCLEO-SX1272Dのデータシート
X-NUCLEO-IKS01A3 X-NUCLEO-IKS01A3のデータシート
X-NUCLEO-S2868A1 X-NUCLEO-S2868A1のデータシート

STM32L1の対応OS

STM32L1に対応しているOSは以下の通りです。

  • ThreadX
  • embOS
  • embOS-MPU
  • embOS-safe
  • μT-Kernel
  • TOPPERS-Pro/ASP3
  • μC3(マイクロ・シー・キューブ)/Compact(弊社製品)

弊社製品「μC3(マイクロ・シー・キューブ)」のご紹介

マイコン向け超軽量カーネルを採用したRTOS「μC3(マイクロ・シー・キューブ)/Compact」

μC3(マイクロ・シー・キューブ)/Compactは、マイコン内蔵の小さなメモリだけで動作するように最適化された、コンパクトなμITRON4.0仕様のRTOSです。

μC3/Compactは、ソースコードに直接コンフィグレーションを行うのではなく、付属のコンフィグレータによりGUIベースでRTOS、TCP/IP、デバイスのコンフィグレーションからベースコードの自動生成まで行います。

小さいフットプリント
マイコンの小さなROM/RAMのみで動作するように最適化された最小2.4Kbyteのコンパクトなカーネル。メモリ容量が小さい安価なデバイスを使用する事ができます。
μC3/Configurator付属
選択・設定するだけでベースコードが生成できるコンフィギュレーションツール。開発時間の大幅な短縮や、コーディングミスの減少が可能。RTOSの初心者でも簡単に開発をスタートすることができます。
豊富なCPUサポート
業界随一のCPUサポート実績があり、技術サポートも充実しています。CPUの選択肢を広げ、機会費用を抑える事ができます。業界随一のCPUサポート実績があり、技術サポートも充実しています。ご使用予定のデバイスで直ぐに開発着手が可能で、ご質問に対して24時間以内の1次回答を徹底しています。
省電力対応
デフォルトで省電力機能がついているため、システム全体の省電力に貢献します。

詳しい資料をご希望の方は、下記より製品ガイドをダウンロードしてください。

資料ダウンロード(無料)

μC3のライセンスの種類・詳細

ライセンスの種類

ライセンスの種類は3つあります。

  • 研究開発用プロジェクトライセンス
  • 開発量産用プロジェクトライセンス
  • プラットフォームライセンス

研究開発用プロジェクトライセンス

研究開発用プロジェクトライセンスは、研究開発のみ可能なライセンスです。ライセンス購入時の段階で、製品化まで見えていない場合や、フィジビリティスタディの場合にお勧めです。

研究開発用プロジェクトライセンスのライセンス費用は、このあとご紹介する開発量産用プロジェクトライセンスの60%の価格です。

有償の保守契約に加入中の場合、開発量産用プロジェクトライセンスのライセンス費用の40%オフの価格でアップグレードが可能です。

開発量産用プロジェクトライセンス

開発量産用プロジェクトライセンスは、研究開発から量産販売までが可能な標準的なライセンスとなります。開発量産用プロジェクトライセンスの対象製品の範囲には、1種類の製品型番だけでなく、その製品ファミリ(派生機種)が含まれます。

有償の保守契約に加入中の場合、プラットフォームライセンスのライセンス費用との差額でアップグレードが可能です。

プラットフォームライセンス

プラットフォームライセンスは、プロジェクトライセンスの対象範囲を広げたライセンスです。プラットフォームライセンスの対象製品は、1種類の製品ファミリだけでなく、複数の製品ファミリが範囲となります。サイトライセンスではございません。

※弊社のライセンスはプロジェクトライセンスの形式を採っております。ご購入時に該当プロジェクトの名称をご登録頂く必要があり、その際、「計測機器」などの抽象的な名称ではなく、具体的な名称を頂戴しております。

お客様のご要望をお聞きした上で適切な範囲を設定させて頂きますので、先ずは、担当営業にご相談下さい。

ポイント
  • 研究開発用プロジェクトライセンス:製品化まで見えていない場合や、フィジビリティスタディの場合にお勧めなライセンス
  • 開発量産用プロジェクトライセンス:研究開発から量産販売までが可能な標準的なライセンス
  • プラットフォームライセンス   :1種類の製品ファミリだけでなく、複数の製品ファミリを範囲とするライセンス

ライセンスの詳細

  • ライセンス費用の金額・計算方法:ライセンス購入時の固定の一括払いのみでご使用いただけます
  • 開発人数制限 :無(ただし同プロジェクト内)
  • 提供形態 :ソースコード
  • 使用範囲 :定義されたプロジェクト内
  • 使用CPU :型番固定ではなくCPUシリーズ(例:STM32F4シリーズ)
  • μC3/ConfiguratorはCPUシリーズ毎に用意されています

ライセンスの価格などの詳細については、下記よりプロダクトガイドをダウンロードしてご覧ください。

資料ダウンロード(無料)

保守について

製品定価には契約日の翌月1日から6ヶ月分の無償保守が含まれています。その後、有償で保守を継続することが可能です。

また、年間保守費用は製品定価の40%になります。

無償保守期間終了後、継続して有償保守サービスにご加入いただいた場合は、製品定価の20%になります。(ただし、初年度分の保守とライセンスをセットで購入された場合は、初年度分に限り製品定価の15%になります。)

*研究開発用プロジェクトライセンスの保守費用は開発量産用プロジェクトライセンスの定価の20%になります。

保守サービスには以下が含まれています。

  • メールによる技術サポート(1営業日以内に1次回答)
  • 製品の無償バージョンアップ

STM32L1とμC3/Compactの導入事例

  • 電機メーカー製 AMI(Advanced Metering Infrastructure)用無線
  • 電機メーカー製 創蓄システムの統合コントローラ
  • 電気計算機、電気測定器メーカー製 工業計器製品のモジュール
