STM32F1シリーズとは？仕様・機能・評価ボード・開発環境・対応OSを紹介

STM32F1シリーズは、STマイクロエレクトロニクス（以下ST社）のCortex-M3コアを搭載した汎用マイクロコントローラです。STM32F1シリーズは、メインストリームマイコンの中の基本シリーズであり、比較的安価なマイコンです。

STM32F1の製品ライン

製品ライン	概要
STM32F100バリュー・ライン	コスト重視のアプリケーションに多様な選択肢を提供するエントリ・レベル・ライン
STM32F101	パフォーマンスとコストのバランスの取れたアクセス・ライン
STM32F102	USB2.0 FS機能を提供するUSBアプリケーション用の低コストな製品ライン
STM32F103	16KBから1MBまでのFlashメモリを搭載する幅広い製品ライン
STM32F105/107	接続性とリアルタイム性を提供する製品ライン

出典：STM32F1シリーズ

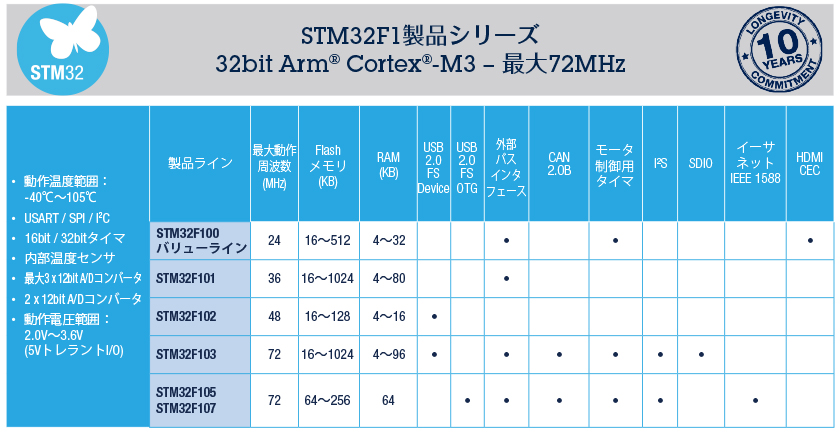

STM32F1の仕様

出典：STM32F1シリーズ

STM32F1とは

STM32ファミリの製品ラインアップ

STM32ファミリのマイコンは、主に下記の5つに分類されています。

半導体のSoC(システムオンチップ)、システムLSIとは？定義・意味・特徴をわかりやすく解説

STM32F1シリーズは、汎用マイコンの「メインストリームマイコン」に属します。

STM32F1とは

STM32F1シリーズは、ARM® Cortex®-M3をベースとし、産業、医療、およびコンスーマ市場の広範なアプリケーション･ニーズに対応するメインストリーム･マイクロコントローラです。

STは、このSTM32F1シリーズ製品によりARM Cortex-Mマイコンの市場を開拓し、組込みアプリケーションにおけるプレセンスを確立しました。STM32F1は高性能かつ多様なペリフェラルと低消費電力、低電圧動作を実現した低価格な製品シリーズです。また、シンプルなアーキテクチャと使いやすいツールを提供しています。

出典：STM32F1シリーズ

STM32F1シリーズは、Cortex-M3を搭載しており、メインストリームマイコンの中の基本シリーズです。STM32F1シリーズは、豊富な周辺機器(ペリフェラル)と低電力、低電圧動作を備えています。また、比較的安価で入手できます。

代表的なアプリケーションとして、医療機器、産業用アプリケーション、PLC、ホームオーディオ機器などがあります。

STM32F1シリーズの入手方法

STM32F1シリーズのマイコンは、ST社の販売代理店や下記のオンラインショップなどで購入できます。

STM32F1の開発環境

STM32F1に対応した代表的な開発環境は、下記の通りです。

STM32F1評価ボード

メーカー純正評価ボードのEVAL・DISCOVERY・Nucleo

STM32F1評価ボードには、下記の3種類があります。

これらは、ST社から提供される純正の評価ボードであり、USBケーブルやPCを用意するだけで、簡単・安価に開発をスタートできます。

EVAL・DISCOVERY・Nucleoの特徴

EVAL、DISCOVERYとNucleoには、それぞれ次の特徴があります。

以上のように、デバイスのフル機能を評価したい場合はEVAL、STM32F1の単体評価をしたい場合はDiscovery、Arduino互換ボードを使ったプロトタイプ開発をしたい場合はNucleoを選択します。

STM32F1に対応したEVALボード

STM32F1シリーズが評価できるEVALボードは3種類用意されています。

評価ボード	搭載マイコン	データシート
STEVAL‑MKI109V2	STM32F103	STEVAL‑MKI109V2のデータシート
STM3210B‑MCKIT	STM32	STM3210B‑MCKITのデータシート
STM3210E-EVAL	STM32F103Zx	STM3210E-EVALのデータシート

STM32F1に対応したDISCOVERYボード

STM32F1シリーズが評価できるDISCOVERYボードは1種類用意されています。

評価ボード	搭載マイコン	データシート
STM32VLDISCOVERY	STM32F100RB	STM32VLDISCOVERYのデータシート

STM32F1に対応したNucleoボード

STM32F1シリーズが評価できるNucleoボードは1種類用意されています。

評価ボード	搭載マイコン	データシート
NUCLEO-F103RB	STM32F103RB	NUCLEO-F103RBのデータシート

STM32F1の対応OS

STM32F1に対応しているOSは下記のとおりです。

弊社製品「μC3(マイクロ・シー・キューブ)」のご紹介

マイコン向け超軽量カーネルを採用したRTOS「μC3（マイクロ・シー・キューブ）/Compact」

μC3(マイクロ・シー・キューブ)/Compactは、マイコン内蔵の小さなメモリだけで動作するように最適化された、コンパクトなμITRON4.0仕様のRTOSです。

μC3/Compactは、ソースコードに直接コンフィグレーションを行うのではなく、付属のコンフィグレータによりGUIベースでRTOS、TCP/IP、デバイスのコンフィグレーションからベースコードの自動生成まで行います。

詳しい資料をご希望の方は、下記より製品ガイドをダウンロードしてください。

資料ダウンロード(無料)

μC3のライセンスの種類・詳細

ライセンスの種類

ライセンスの種類は3つあります。

研究開発用プロジェクトライセンス

研究開発用プロジェクトライセンスは、研究開発のみ可能なライセンスです。ライセンス購入時の段階で、製品化まで見えていない場合や、フィジビリティスタディの場合にお勧めです。

研究開発用プロジェクトライセンスのライセンス費用は、このあとご紹介する開発量産用プロジェクトライセンスの60％の価格です。

有償の保守契約に加入中の場合、開発量産用プロジェクトライセンスのライセンス費用の40％オフの価格でアップグレードが可能です。

開発量産用プロジェクトライセンス

開発量産用プロジェクトライセンスは、研究開発から量産販売までが可能な標準的なライセンスとなります。開発量産用プロジェクトライセンスの対象製品の範囲には、1種類の製品型番だけでなく、その製品ファミリ（派生機種）が含まれます。

有償の保守契約に加入中の場合、プラットフォームライセンスのライセンス費用との差額でアップグレードが可能です。

プラットフォームライセンス

プラットフォームライセンスは、プロジェクトライセンスの対象範囲を広げたライセンスです。プラットフォームライセンスの対象製品は、1種類の製品ファミリだけでなく、複数の製品ファミリが範囲となります。サイトライセンスではございません。

※弊社のライセンスはプロジェクトライセンスの形式を採っております。ご購入時に該当プロジェクトの名称をご登録頂く必要があり、その際、「計測機器」などの抽象的な名称ではなく、具体的な名称を頂戴しております。

お客様のご要望をお聞きした上で適切な範囲を設定させて頂きますので、先ずは、担当営業にご相談下さい。

ライセンスの詳細

ライセンスの価格などの詳細については、下記よりプロダクトガイドをダウンロードしてご覧ください。

資料ダウンロード(無料)

保守について

製品定価には契約日の翌月1日から6ヶ月分の無償保守が含まれています。その後、有償で保守を継続することが可能です。

また、年間保守費用は製品定価の40％になります。

無償保守期間終了後、継続して有償保守サービスにご加入いただいた場合は、製品定価の20%になります。(ただし、初年度分の保守とライセンスをセットで購入された場合は、初年度分に限り製品定価の15%になります。)

*研究開発用プロジェクトライセンスの保守費用は開発量産用プロジェクトライセンスの定価の20%になります。

保守サービスには以下が含まれています。

STM32F1とμC3/Compactの導入事例
